GZK512/GZK712系列高真空電磁閥是華通氣動自主研發的高品質產品，完全對標進口系列，安裝尺寸100%兼容，性能達到國際先進水平。產品廣泛應用于半導體、光伏、鋰電等高端制造領域，為客戶提供穩定可靠的真空與氣體控制解決方案。

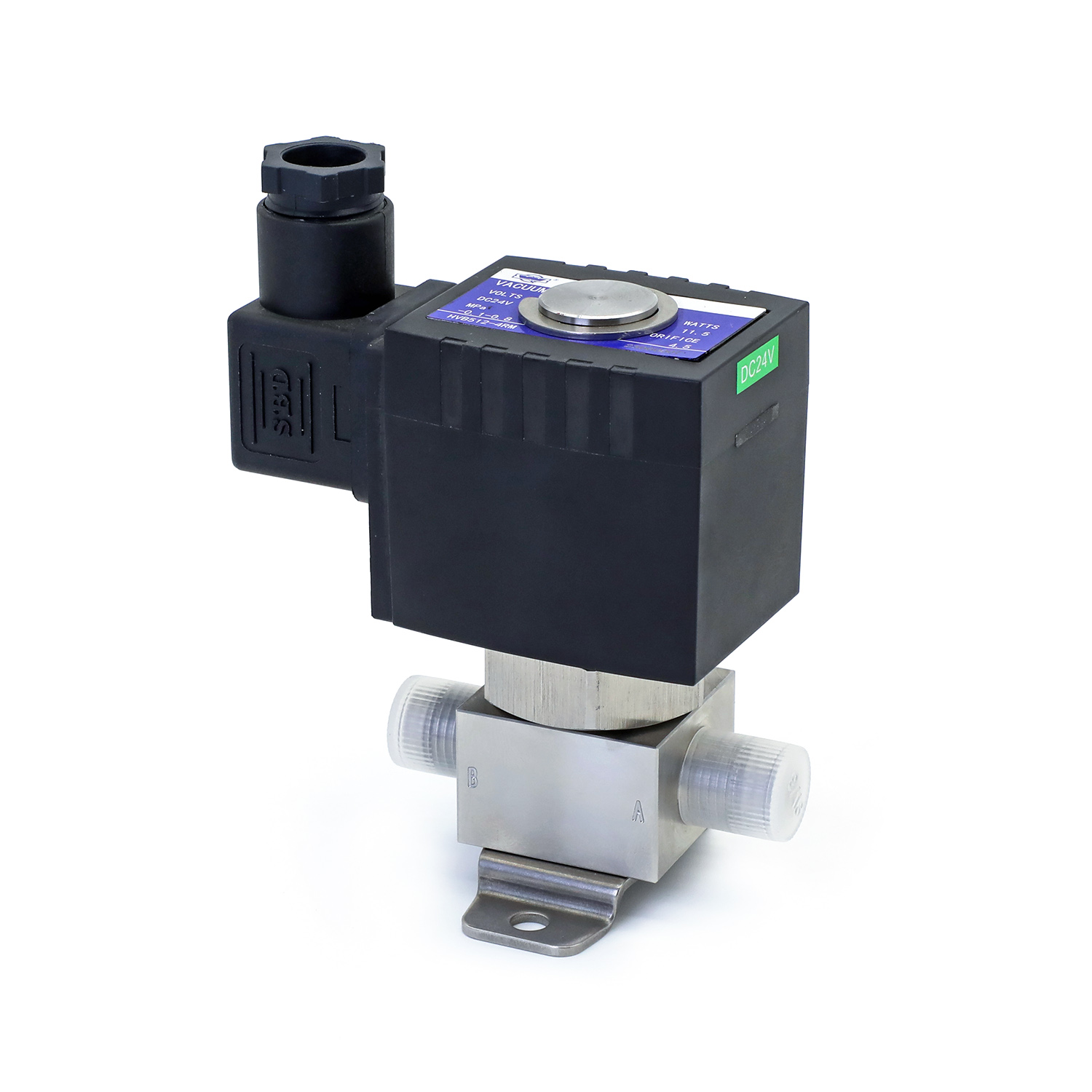

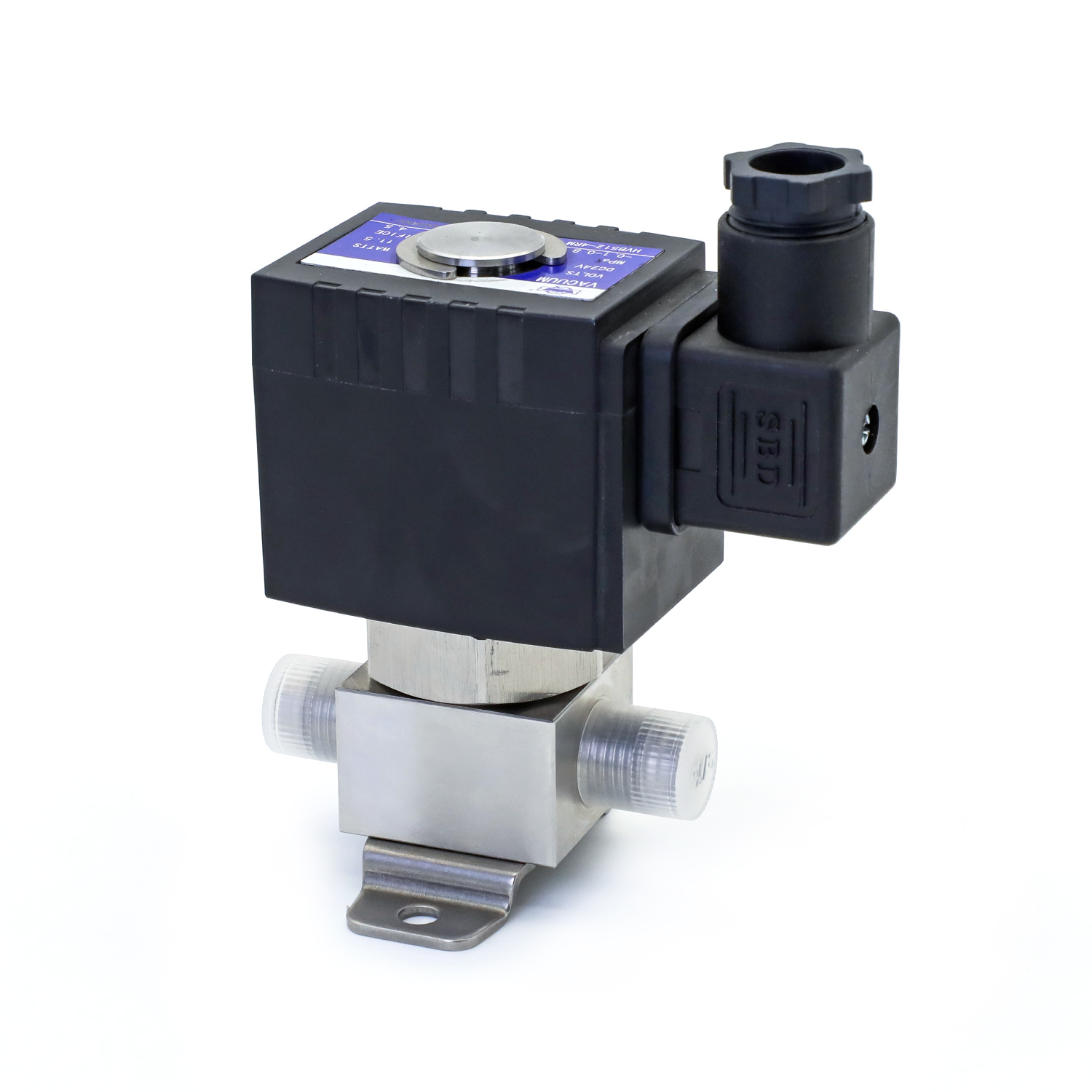

GZK512 系列高真空電磁閥40mm幅寬緊湊型設計，通徑涵蓋φ4.5、φ6等多種規格，屬于通電時打開型(NC)，通過CE認證，適用于多種高真空與惰性氣體精確控制場景。

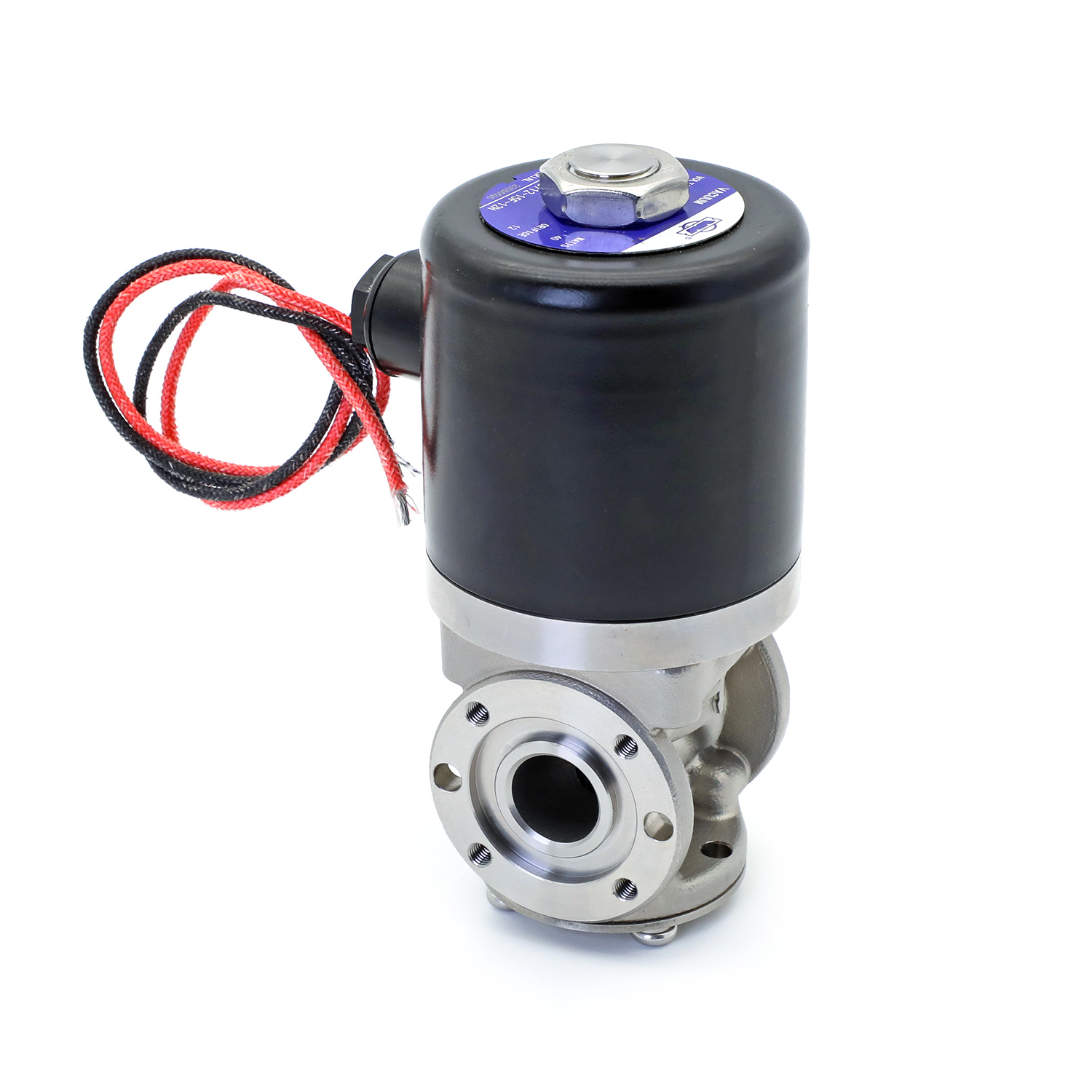

| GZK712 系列高真空電磁閥70mm幅寬大口徑設計，通徑有φ12和φ15兩種規格，屬于通電時打開型(NC)，配管口徑法蘭φ52，符合RoHS標準，專為大流量真空及惰性氣體控制設計。
|
 |  |  |  |
華通氣動憑借六十余年氣動元件研發制造經驗，打造出性能卓越、品質可靠的高真空電磁閥產品，已服務全球10000+工程師和30+行業頭部客戶。
【卓越密封】閥座泄漏和外部泄漏均控制在1.0×10?? Pa·m3/s(He)以下，有效防止流體泄漏，確保系統真空度和氣體純度。 | 【超長壽命】可承受200萬次開關循環，比傳統產品提升40%，大幅降低更換頻率和維護成本，提高設備稼動率。 | 【低耗節能】優化的電磁線圈設計，長時間通電工況下節能效果顯著，減少能源消耗，降低系統運行成本。 |
【自由安裝】可根據安裝空間任意方向安裝，有效節省設備空間，便于系統集成和現場安裝調試。 | 【多樣連接】提供雙卡套接頭、NPT/RC螺紋、法蘭連接、VCR接頭等多種選擇，滿足不同行業和設備的連接需求。 | 【高潔凈度】潔凈度符合SEMI標準，閥體采用優質不銹鋼材質，適用于半導體、鋰電等高潔凈要求行業。 |
我們的工程師將在2小時內為您提供專屬技術支持，立即咨詢
GZK512/GZK712系列高真空電磁閥適用于多種高端制造領域，為不同行業提供專業可靠的真空與氣體控制解決方案。

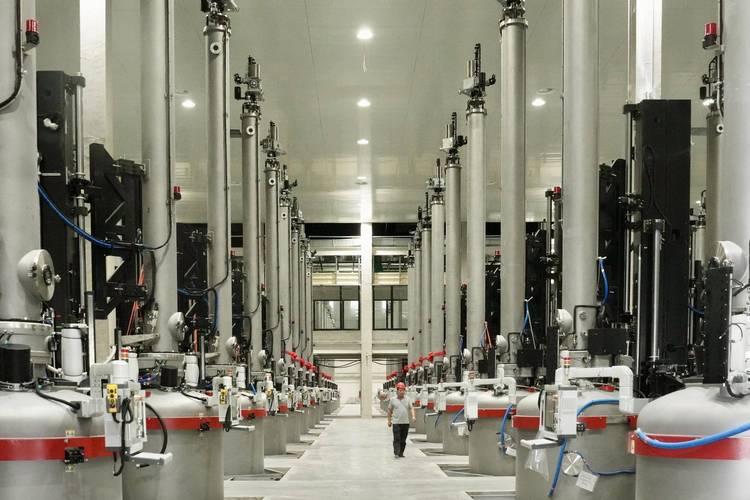

 | 1. 半導體制造行業半導體芯片制造的所有核心工藝都在高真空/超高真空環境下進行，對閥門的密封性能、潔凈度和可靠性要求極高。GZK系列閥門憑借卓越的性能，成為半導體設備的理想選擇。 核心應用環節：
|
2. 新能源光伏行業光伏電池生產中的薄膜沉積、擴散、刻蝕等關鍵工藝都需要高真空環境。GZK系列閥門憑借高可靠性和長壽命，能夠滿足光伏行業大規模、連續化生產的需求。 核心應用環節：
|  |

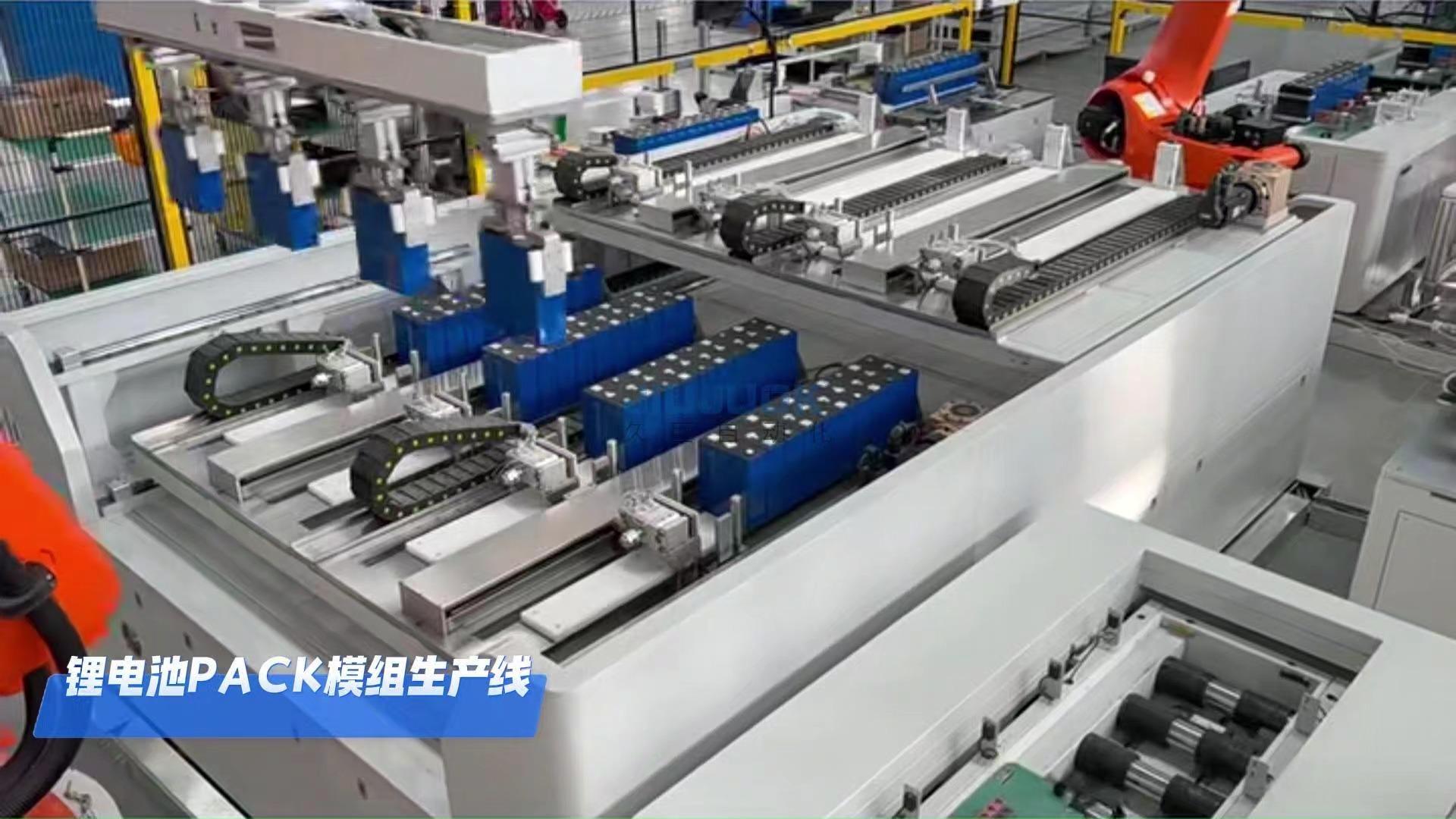

 | 3. 鋰離子電池制造行業鋰電池生產中的多個關鍵工藝都依賴真空技術。GZK系列閥門的金屬污染控制特性可有效防止電池自放電率升高，提升電池循環壽命和安全性。 核心應用環節：
|

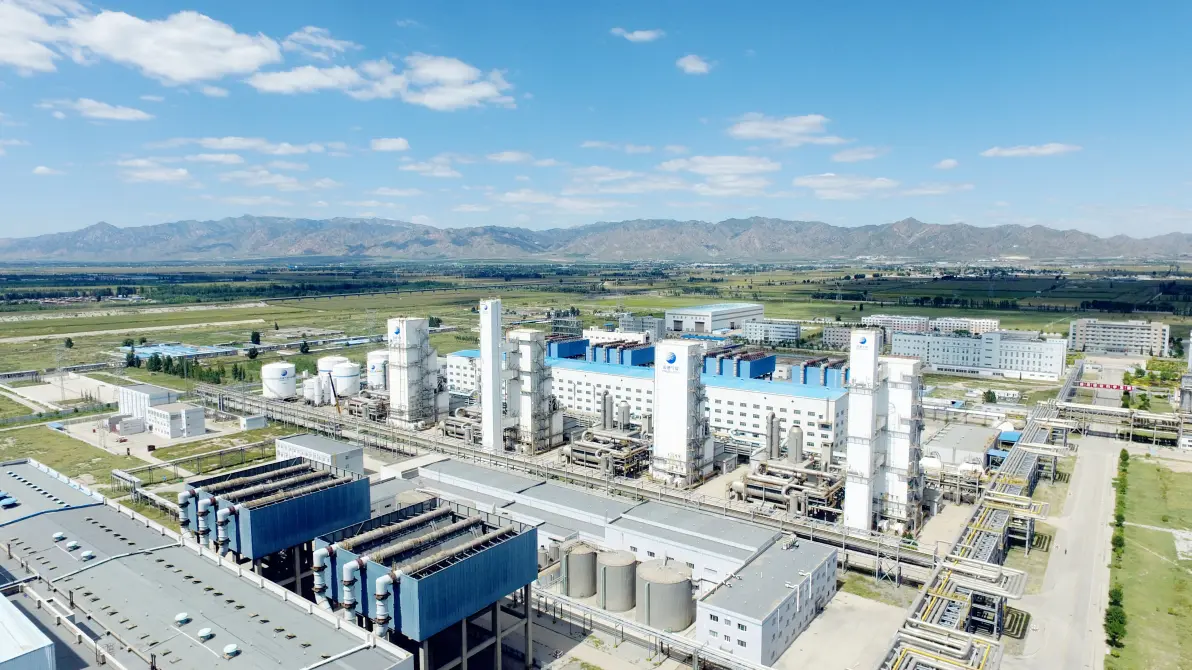

4. 高純氣體系統應用高純氣體(電子特氣、高純氮、高純氬等)的輸送和分配系統對閥門的密封性能和潔凈度要求極高。任何微小泄漏都會導致氣體純度下降，影響產品質量。 核心應用場景：
|  |
5. 盾構機高純氣體系統盾構機施工中的氮氣系統是關鍵的安全與輔助系統。GZK系列閥門的高可靠性和快速響應能力，能夠在惡劣的施工環境下穩定工作。
| 6. 流化床反應器系統流化床反應器廣泛應用于化工、制藥、材料等行業。GZK系列閥門適用于流化床系統中的真空取樣、添加劑抽吸等環節。
|
7. 真空鍍膜行業真空鍍膜技術廣泛應用于光學、電子、裝飾、工具等領域。GZK系列閥門的快速動作特性可精準控制鍍膜厚度和均勻性。
| 8. 科研與其他應用GZK系列高真空電磁閥憑借穩定可靠的性能，也廣泛應用于科研實驗、真空熱處理、生物醫藥等多個領域。
|
GZK系列高真空電磁閥提供多種規格選擇，滿足不同行業和應用的需求，支持非標定制。
| 參數項目 | GZK512-4.5 | GZK512-6 |
|---|---|---|
| 通徑(mm) | 4.5 | 6 |
| 幅寬(mm) | 40 | |
| Cv值 | 0.6 | 1.05 |
| 使用壓力范圍(abs) | 1.0×10??~0.8×10?Pa | 1.0×10??~0.3×10?Pa |
| 最高工作壓力差 | 0.8MPa | 0.3MPa |
| 背壓(MPa) | 0.2 | 0.15 |
| 泄漏率 | ≤1.0×10?? Pa·m3/s(He) | |
| 耐壓力 | 5.0MPa | |
| 流體溫度 | 5~55℃ | |
| 環境溫度 | 0~55℃(不得凍結) | |
| 額定電壓 | DC24V | |
| 功耗 | 11.8W | 11.5W |
| 絕緣等級 | B級(130) | |
| 使用壽命 | 200萬次 | |
| 閥體材質 | SUS304/SCS13 | |
| 密封材質 | FKM(氟橡膠)，可定制全氟醚橡膠 | |
| 連接方式 | JXR公接頭、雙卡套、NPT/RC螺紋 | |
| 重量(kg) | 0.69 | |
| 參數項目 | GZK712-12F-12B | GZK712-12F-12H | GZK712-15F-15B | GZK712-15F-15H |
|---|---|---|---|---|
| 通徑(mm) | 12 | 15 | ||
| 幅寬(mm) | 70 | |||
| Cv值(直管) | 3.2 | 4.3 | ||
| Cv值(L方向) | 3.6 | 4.7 | ||
| 使用壓力范圍(abs) | 1.3×10??~1.5×10?Pa | 1.3×10??~3.0×10?Pa | 1.3×10??~1.0×10?Pa | |
| 最高工作壓力差 | 0.15MPa | 0.3MPa | 0.1MPa | |
| 背壓(MPa) | 0.1 | 0.02/0.1 | ||
| 泄漏率 | ≤1.0×10?? Pa·m3/s(He) | |||
| 耐壓力 | 0.5MPa | |||
| 流體溫度 | 5~55℃ | |||
| 環境溫度 | 0~55℃(不得凍結) | |||
| 額定電壓 | AC100V、AC200V(50/60Hz)、DC24V | |||
| 功耗 | AC:32.5W DC:40W | |||
| 絕緣等級 | B級(130) | H級(180) | B級(130) | H級(180) |
| 使用壽命 | 200萬次 | |||
| 閥體材質 | SCS13 | |||
| 密封材質 | FKM(氟橡膠)，可定制全氟醚橡膠 | |||
| 連接方式 | 法蘭φ52、VCR接頭 | |||
| 重量(kg) | 2.0 | |||
選型指南 | |
GZK512系列推薦應用
| GZK712系列推薦應用
|
不確定如何選型？撥打0510-83591123，專業工程師為您一對一選型指導
選擇華通氣動GZK系列高真空電磁閥，不僅能獲得國際先進水平的產品性能，還能享受國產替代帶來的多重優勢。
【完全兼容】安裝尺寸、接口標準與進口產品100%兼容，無需改造設備即可直接替換 | 【快速交付】國內生產基地，交貨周期縮短至7-15天，遠優于進口產品的4-8周 | 【成本優勢】價格僅為進口產品的50%-60%，大幅降低設備采購和維護成本 | 【技術支持】提供本地化技術服務，24小時響應客戶需求，現場解決問題 | 【定制服務】可根據客戶特殊需求進行定制化設計，滿足不同行業的個性化要求 |
立即獲取專屬技術支持提供您的應用場景或需求，我們的工程師將在2小時內為您推薦合適產品，并免費提供整體解決方案。 全國服務熱線：400-150-1100 技術咨詢電話：0510-83591123 商務合作郵箱：netsales@wxpneum.cn 專屬客戶經理：莫經理：135 8509 1597 瞿經理：136 5617 7271 李經理：159 6177 1815 張經理：159 6177 9750 楊經理：150 5241 1906 工作時間：周一至周六 8:30–17:30 | 快速聯系我們立即咨詢企微客服 立即咨詢網頁客服 撥打400熱線 |
